关于陶瓷电容器的装配尺寸和质量要求

文章出处:东莞市瓷谷电子科技有限公司 所属分类: 行业动态

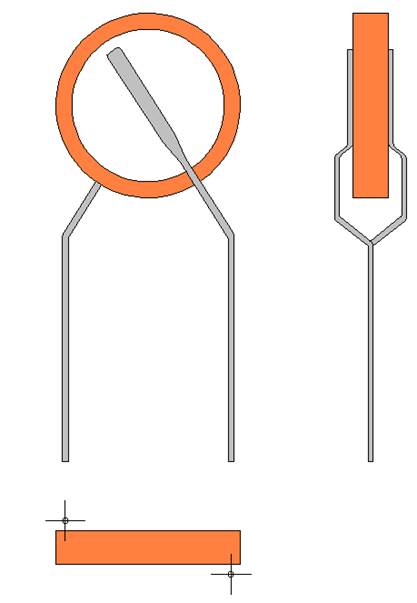

关于陶瓷电容器的装配尺寸参考
    1).引脚距离允许公差(△F):±0.50mm。
    2).银片下切面与引脚弯处距离(A):    1.50~    2.00mm。
    3).引线交叉处必须在银片圆形中心点。
    4).外翘高度净空间(C):0.40±0.0    20mm。
    5).外翘末端离银面边缘距离(B    2):    1.0±0.    20mm。
    6).引线顶端离银面边缘距离(B    1):    1.0mm(min)。
    7).引线弯处离纸带下边缘距离(L):    25.0±0.50mm。
(注:F=5产品L=    2    3.0±0.50mm,特殊按工作单要求)
    8).切尾长度:    2.0±0.50mm。

关于装配的质量要求
    1).银片无开裂、氧化现象。
    2).焊点无虚焊、烧银现象。
    3).焊点无尖端、堆锡现象。
    4).焊接后产品无污染、污迹。
    5).引线无露铜、划痕、氧化现象。
    7).每支产品中心距一致。
    8).插片无偏移、无高矮

关于装配用到的模具
    1).脚距成型模:5.0mm\7.5mm\8.0mm\    10.0mm\    1    2.0mm
    2).打弯模具:单外弯、单内弯、双外弯、前后翘
    3).上料槽板:Φ5.2mm、Φ6.2mm、Φ7.2mm、Φ7.7mm、Φ8.2mm、Φ9.2mm、Φ10.2mm、Φ11.2mm、Φ12.2mm、Φ13.7mm、Φ16.2mm。
